一、用途

鑄鐵閘門適用于市政、水利工程、工礦、企事業單位在給排水工程中，對水流的截止、疏通、調節水位等。本廠 綜合國內外先進結構及工藝，對閘門經多次改進，現具有：密封性好、耐磨性強、安裝使用方便、壽命長等優點。

二、機構工作原理

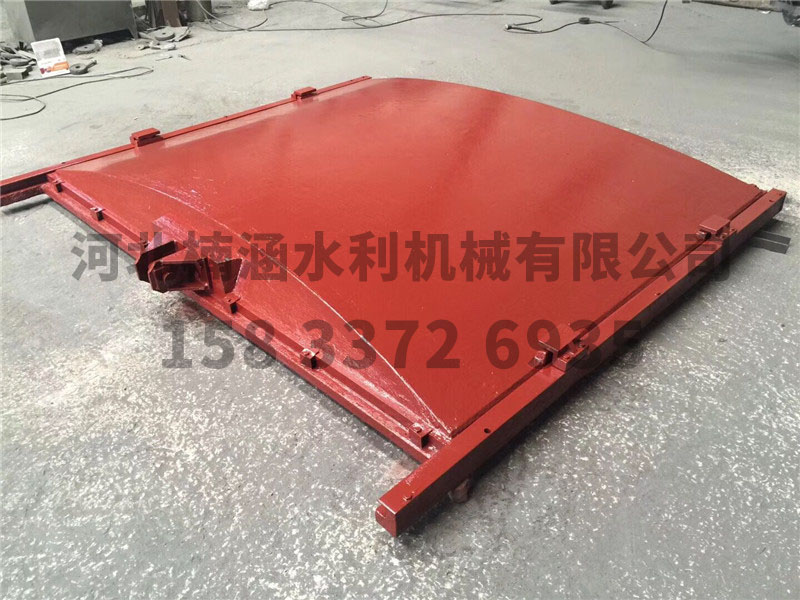

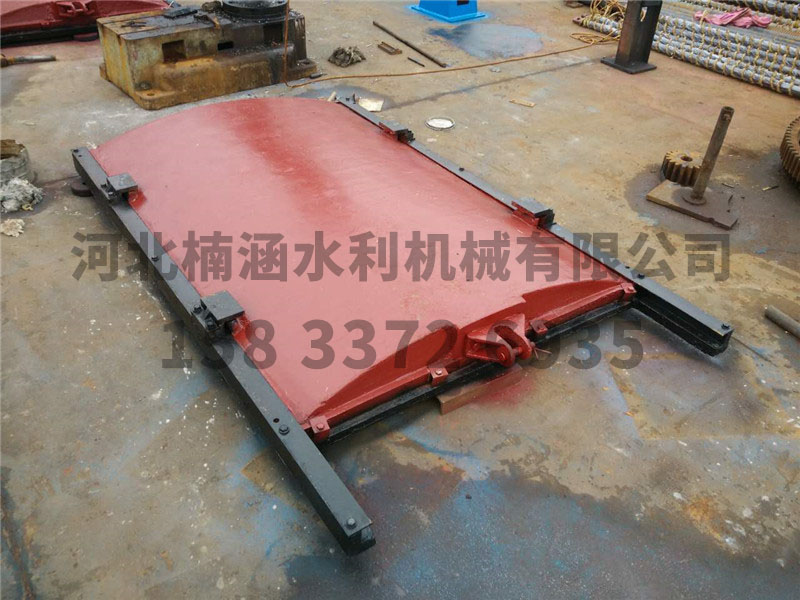

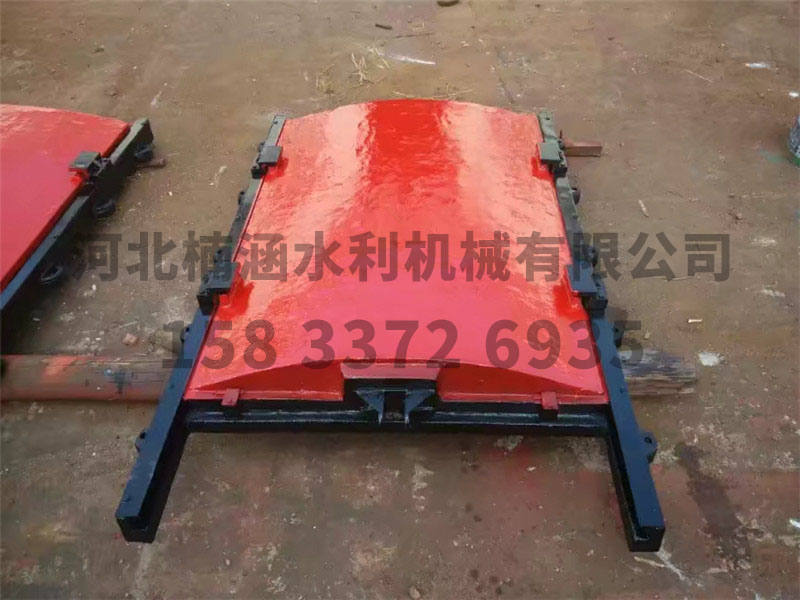

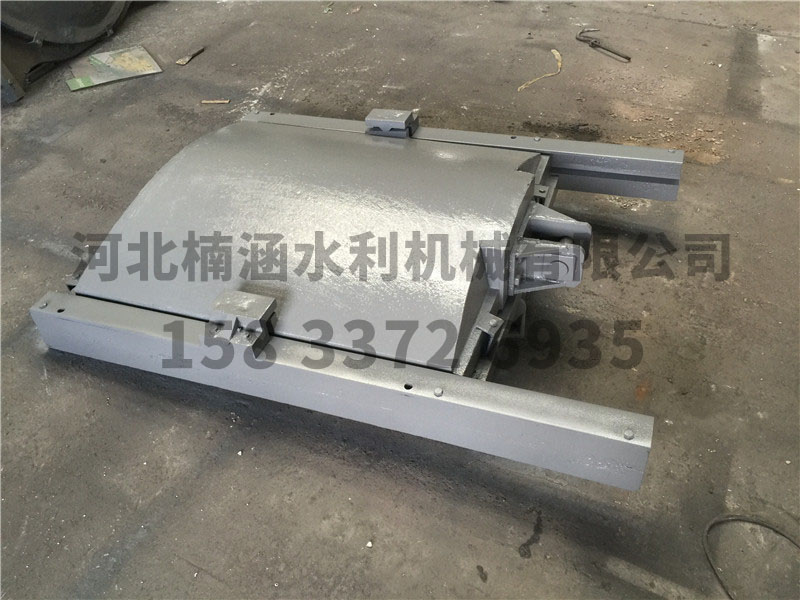

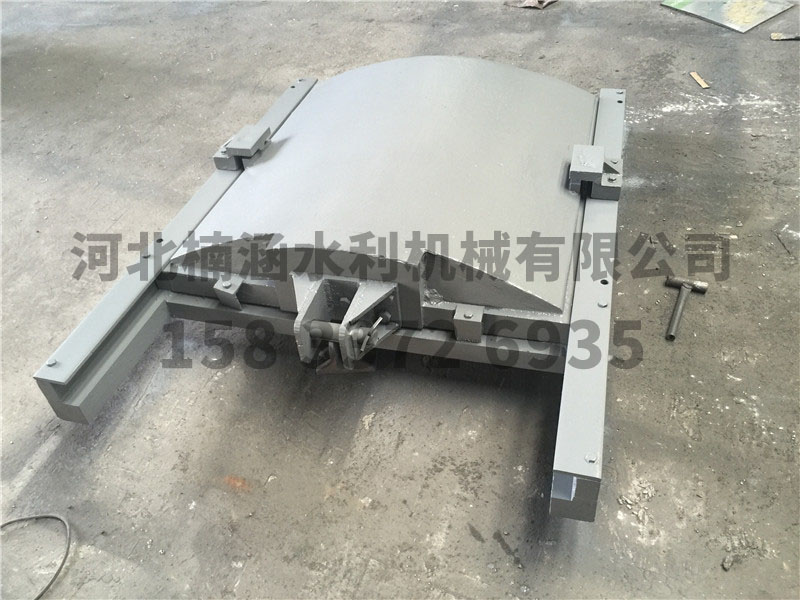

1、鑄鐵閘門主要由： (1)門框、  (2)門體、(3)傳動螺桿、(4)吊耳、(也可與門體為一體)、(5)軸導架、(6)啟閉裝置等。 2、工作原理 閘門門框與門體安裝在水下部位，門體沿門框在一定行程內做上下垂直方向往返運動。 啟閉機的螺桿通過軸銷與門體聯接，使門體上下做往復運動的動力來源于啟閉機，同時楔緊裝置運用楔塊可緊 可松的工作原理，使門體下降至設定極限位置時與門框有效的貼合，起到止水作用，門體向上全部打開時，水則暢 通，反之截止，也可半啟半閉，達到疏通、截止、調節水位之目的。

三、鑄鐵閘門安裝使用

鑄鐵閘門安裝是否正確，決定了閘門的止水效果，安裝時一定要認真閱讀安裝說明書或按我公司現場指導安 裝人員的要求正確安裝。鑄鐵閘門的門槽與板面為整體安裝，二次澆注方式(亦可一次性整體安裝澆注)。出廠前閘 框與門體已調整好間隙，并用螺栓固定好，固定螺栓必須要等二次澆注完成并凝固后，方可去除，固定螺栓的位置 上面在門楣的迎水面一側，下面在底檻的背水面一側。安裝時首先固定好啟閉機，運用啟閉機螺桿將閘門吊起，放 置閘槽中，調整閘門方向，使之與水流方向保持垂直，然后將閘門固定，我廠已在門框上打好調整固定孔，可用螺 栓進行調整固定，免去傳統用木楔石塊固定的不便，固定好即可進行二次澆注。鑄鐵閘門的板面與閘槽為偶合件配 套，在搬運、倉儲及安裝時不得互換，以免影響止水效果。閘門的迎水面一定要按設計要求安裝，否則會因板面受 力方向不對，引起板面斷裂，遇反向受壓時一定要在訂貨時說明，防止發生重大事故。在訂貨時要提供孔口尺寸， 水頭，提升高度和結構形式，閘板面一般為正向(迎水面)受壓，如需反向受壓，訂貨時需說明，止水一般是后止水 (背水面)，需前止水時，訂貨時應說明，使用時必須按操作規程操作。經常檢查閘門板與閘槽是否卡澀，及時將卡 澀物清除，保證位置置中，使設備正常運行。本公司的鑄鐵閘是按照水利部ＳL36—2006和《水利水電工程鋼閘門 制造、安裝及驗收的規范》GB／T14173—2008規范設計制造。

四、使用與保養

1、使用手動啟閉機開啟、關閉閘門時，用力應均勻，切勿用力過猛，以防損壞(傷)定位裝置。 2、使用手電兩用啟閉機啟閉閘門時，應注意到：a、用電動啟閉時，應檢查手搖柄是否脫離轉軸，以免在啟動 時碰傷人員。 b、用手動啟閉時，應切斷電源，將搖柄插入孔內搖動(或?qū)㈦妱?dòng)裝置上的電動標記切入到手動標志上去)。(詳 情見電動裝置說明書) c、每2—3個月對啟閉機軸承，傳動螺桿、螺母等加注1—2次潤滑液，大保養時，應給軸承部分注滿黃油。 d、每年需對閘門作一次油漆、防腐處理。

五、注意事項

1、閘門位置應處于垂直狀態，不可斜置。 2、水流方向必須正面進入閘門，閘門不可承受反向壓力(雙向閘門除外)。門體的拱型面為迎水面，凹型面為背 水面一定不能裝反。 3、各系列閘門承受的水壓不應超過額定標準。 4、安裝啟閉機與絲桿時應注意啟閉機螺桿與閘門必須在同一垂直面內。 5、當閘門提升高度較高時應增設軸承架，安裝軸承架時應注意閘門全部打開時，絲桿的接頭處不經過軸承架。 6、特別注意：澆注閘板時必須整體澆注，決不可以分開澆注，不然達不到止水效果。  并且固定螺栓必須等二 次澆注完成后拆除。
